Абразивы-часть2

Плавленый глинозем.

Через несколько лет после открытия карбида кремния был найден способ получения искусственного плавленого глинозема. Из большей части применений он вытеснил природный корунд и наждак ввиду своей лучшей однородности и других характеристик. Из его многочисленных запатентованных названий, вероятно, более известны алунд, алоксит и лионит. Под этими названиями, снабженными дополнительными обозначениями качества (с помощью букв или цифр, например, алунд-38), выпускаются разновидности глинозема, различающиеся прочностью и ударной вязкостью. Эти различия обычно связаны с содержанием оксида титана, которое составляет от 0 до примерно 3,5%: чем больше оксида титана, тем прочнее абразив. Прочностью определяется область применения абразива. Чистый плавленый глинозем относительно хрупок. Наибольшее применение он находит для заточки инструмента, причем существенно, что шлифовальный круг из такого глинозема скорее разрушится сам, чем нагреется до такой степени, когда возможна порча инструмента.

Цвет плавленого глинозема зависит от содержания оксида титана. Абразив, изготовленный из химически чистого глинозема «байер», имеет белый цвет. С ростом содержания оксида титана цвет глинозема последовательно изменяется от белого до розового, красно-коричневого и темно-коричневого. Эти окрашенные разновидности получаются непосредственно из боксита.

Все разновидности плавленого глинозема производятся в больших электродуговых печах. В процессе производства смесь гидратов глинозема смешивается с небольшим количеством графита, чтобы снизить содержание кремния и железа в конечном продукте. Добавляется также железная стружка, чтобы связать восстановленный кремний. Образующийся ферросилиций оседает на дно печи, но небольшие его количества внедряются в абразив и позже удаляются магнитом. Конечный продукт – абразив – содержит 94–99% глинозема, а остаток составляют, в основном, оксид титана и кремнезем.

Разновидность глинозема алунд-32 приготавливают с помощью несколько иного процесса, в результате которого получается расплавленный продукт, который содержит небольшое количество пирита, выделяющегося на границах между кристаллитами глинозема. Пирит вымывается при кислотном выщелачивании, оставляя высокочистые кристаллы глинозема несколько закругленной шишковатой формы, которые применяются для тех же целей, что и белый глинозем, получаемый другими способами. Плавленый глинозем, содержащий большое количество оксида натрия, образует бета-глинозем. Однако он настолько хрупок, что обычно не используется как абразив. Зато бета-глинозем – хороший огнеупор.

Плавленый глинозем, особенно его коричневая форма, чрезвычайно прочен, а при износе его зерна скалываются таким образом, что на остатке первоначальной частицы появляются новые острые режущие ребра. При шлифовке на рабочей поверхности контакта может высвобождаться большое количество тепла. Когда выделяющаяся теплота может принести вред, например при заточке инструмента, пользователь должен выбирать более хрупкий абразивный материал или снижать скорость обработки.

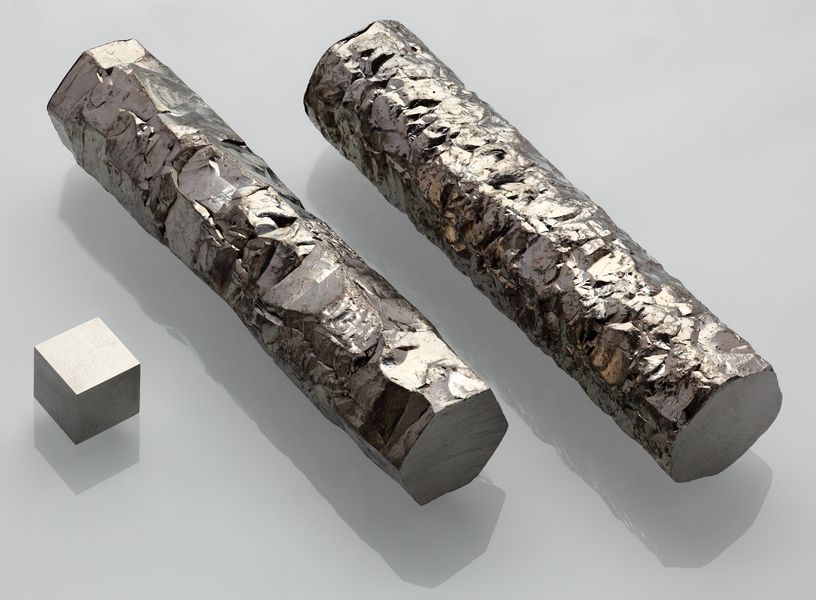

Плавленый оксид циркония.

Плавленый оксид циркония дорог и тяжел, поэтому выгода его использования вызывает сомнения. Однако практика показывает, что изготовленные из него шлифовальные круги обеспечивают исключительно высокую скорость обработки металла и к тому же служат чрезвычайно долго.

Карбид бора.

Торговое название карбида бора B₄C – норбид. Он производится путем восстановления оксида бора B₂O₃ углеродом в электропечи. Из плотных брусков карбида бора, полученных горячим формованием, изготовляют превосходные волоки для волочения проволоки, пескоструйные форсунки, режущие кромки резцов и т.д. Однако карбид бора не образует острых режущих ребер при износе и, следовательно, не может использоваться как абразив, кроме как в виде порошка для полирования.

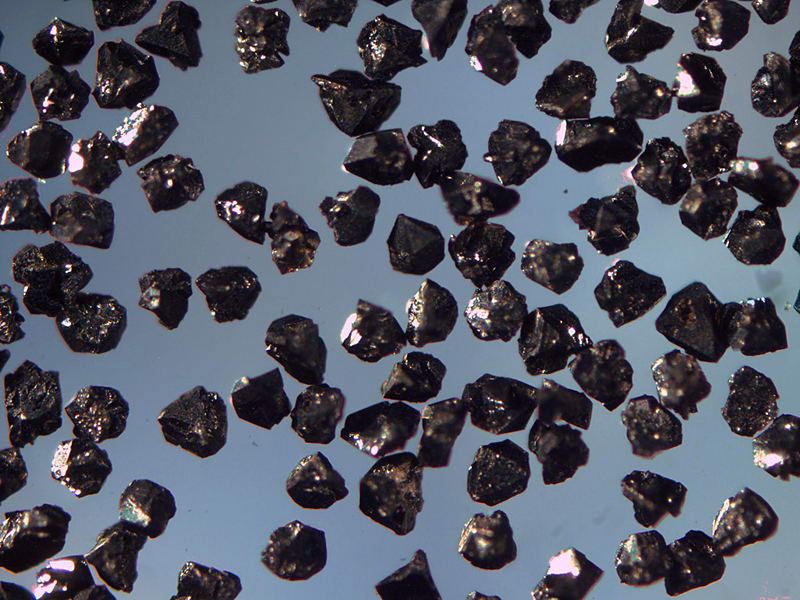

Нитрид бора.

Кубический нитрид бора BN – самое твердое из известных ныне веществ вслед за алмазом (примерно в два раза менее твердое, чем алмаз). Его изготавливают путем химического взаимодействия бора с азотом и спекания полученного продукта способом, аналогичным используемому при производстве синтетических алмазов. Кубический нитрид бора весьма эффективен при шлифовке стали.

Металлические абразивы.

Из искусственных абразивов по объему производства металлические абразивы уступают только плавленому глинозему. Хотя их обычно называют стальными, большинство металлических абразивов представляют собой отбеленный чугун в форме дробинок или заостренных зерен. Дробинки широко используются для дробеструйной обработки и дробеструйного упрочнения, поскольку сопротивление металлических деталей усталости возрастает при такой бомбардировке их поверхности. «Стальные» зерна используются также как абразив для черновой обработки гранита и других камней. Шлифовальные круги из глинозема и карбида кремния часто подправляют на вращающемся стальном столике. Поверхность столика покрывают неплотным слоем «стальных» зерен, которые обтесывают поверхность даже очень твердых абразивных материалов.

Разнообразные минеральные абразивы.

В качестве абразивных материалов часто используют такие вещества, как оксиды олова, церия и железа (полировальные порошки руж и крокус). Речной песок применяют для шлифовки стеклянных листов и пескоструйной обработки. Полевой шпат, известь, мел, обожженная глина и т.д. используются как компоненты чистящих порошков. Почти все тонкодисперсные минералы так или иначе использовались либо используются для чистки или полировки. Однако их применение носит случайный характер, и обычно их не относят к абразивам.
